Кабель для АКБ та інвертора
Найкоротший і найнавантаженіший кабель у системі резервного живлення. Через нього йдуть сотні ампер, тому тут важить усе — переріз, мідь, наконечники й запобіжник.
Що прочитати
- Переріз кабелю АКБ — інвертор
Готові таблиці для 12, 24 і 48 В: від 500 Вт до 6 кВт, у мм² і AWG, з номіналом запобіжника.
- Силіконовий кабель
Чому його ставлять на АКБ, клас гнучкості, як відрізнити мідь від CCA і чим його можна замінити.
- Наконечники, обтиск і запобіжник
Як правильно обтиснути наконечник, затягнути клему й вибрати запобіжник для LiFePO4.
- Таблиця AWG ↔ мм²
Як перевести американські калібри в квадратні міліметри і не купити тонший кабель.
- Калькулятор кабелю АКБ
Переріз і запобіжник для вашої потужності, напруги й довжини кабелю.
Чому цей кабель особливий
Інвертор на 3 кВт від батареї 24 В бере понад 150 А. Такий струм:
- гріє кабель — тонкий кабель за кілька хвилин нагріється так, що ізоляція почне плавитися;
- «з'їдає» напругу — інвертор при розрядженій батареї вимикатиметься раніше, ніж треба;
- гріє кожне з'єднання — поганий наконечник чи незатягнутий болт на такому струмі стає найгарячішою точкою системи.
Чотири правила
- Достатній переріз — за таблицею, калькулятором або інструкцією інвертора. Якщо дані розходяться — беріть більший.

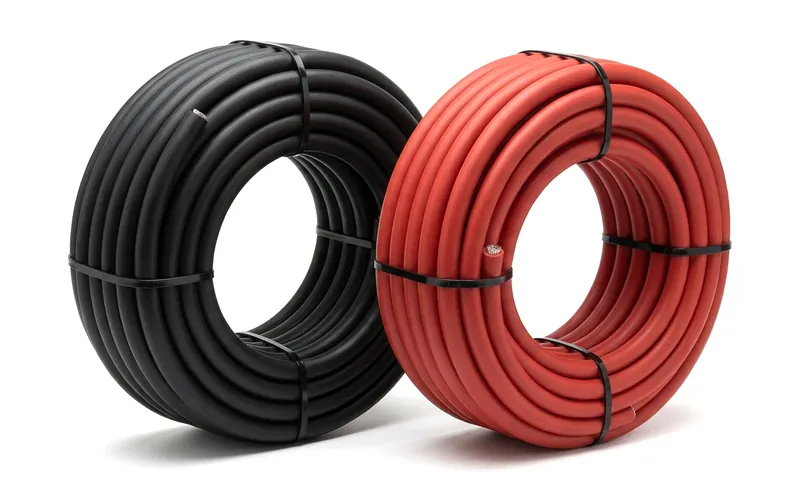

- Гнучка мідь — силіконовий або зварювальний кабель. Перевірте, що це мідь, а не CCA.
- Правильні наконечники — луджена мідь під переріз і болт, обтиск шестигранним пресом, термоусадка, момент затяжки з інструкції.
- Запобіжник на «плюсі» біля батареї — для постійного струму, з номіналом не більшим за допустимий струм кабелю.
Порахуйте кабель для своєї системи.
Калькулятор кабелю АКБ →Часті питання
Яка довжина кабелю між АКБ та інвертором допустима?
Що коротше, то краще — зазвичай 1–2 метри. На більшій відстані переріз доводиться збільшувати, щоб утримати втрати напруги. Victron, наприклад, для MultiPlus-II 24/3000 вимагає 50 мм² при довжині до 5 м і вже 95 мм² — при 5–10 м.
Чи однаковий кабель на «плюс» і «мінус»?
Так, однаковий переріз і однакова довжина. Струм у «мінусі» такий самий, як у «плюсі».
Інструкція інвертора дає переріз в AWG. Як перевести?
За таблицею AWG ↔ мм². Округлюйте в більший бік — у деяких інструкціях пари «AWG — мм²» наведені неточно.
Чи можна подовжити кабель АКБ скруткою чи клемником?
Ні. Будь-яке проміжне з'єднання — це додатковий опір і місце нагріву. Кабель АКБ роблять цільним — від наконечника до наконечника.
Джерела
Матеріал — для загальної орієнтації. Монтаж і підключення доручайте фахівцю.
