Сонячний кабель
Кабель, яким з'єднують сонячні панелі між собою та з інвертором. Він лежить на сонці, морозі й дощі десятки років — тому звичайний кабель тут не підходить.
Що прочитати
- H1Z2Z2-K чи PV1-F
Що означають літери в маркуванні і який з двох кабелів брати.
- 4 чи 6 мм²
Таблиці втрат для різних відстаней і коли потрібен товстіший кабель.
- Конектори MC4
Як правильно обтиснути конектор і чому не варто змішувати різні марки.
- Калькулятор сонячного кабелю
Скільки ватів втрачається в кабелі саме у вашій станції.
Навіщо окремий кабель
Від панелей до інвертора йде постійний струм високої напруги: рядок із 10 панелей дає 400–500 В. Кабель лежить на даху під прямим сонцем, влітку нагрівається до +70 °C і вище, взимку мерзне, мокне під дощем і снігом. І так — 25 років, скільки служать панелі.
Звичайний кабель з ПВХ-ізоляцією (ПВС, ШВВП, ВВГ) зроблено для приміщень або для прокладання в землі. На сонці ПВХ за кілька років твердне й тріскається. Тріщина в колі постійного струму — це ризик електричної дуги, а постійну дугу, на відміну від змінної, важко загасити. Саме тому для сонячних станцій роблять окремий кабель.
Як виглядає правильний сонячний кабель
- Маркування на оболонці —
H1Z2Z2-K, переріз (наприклад,1×6 mm²), напруга (1,5 kV DC), стандартEN 50618і виробник. Маркування чітке й повторюється вздовж усього кабелю. - Одна жила в подвійній ізоляції. Сонячний кабель завжди одножильний: «плюс» і «мінус» — окремі кабелі.
- Луджена мідь. На зрізі дротинки сріблясті — олово захищає мідь від окислення. Жовто-червона «гола» мідь або сірий алюміній усередині — ознака не того кабелю.

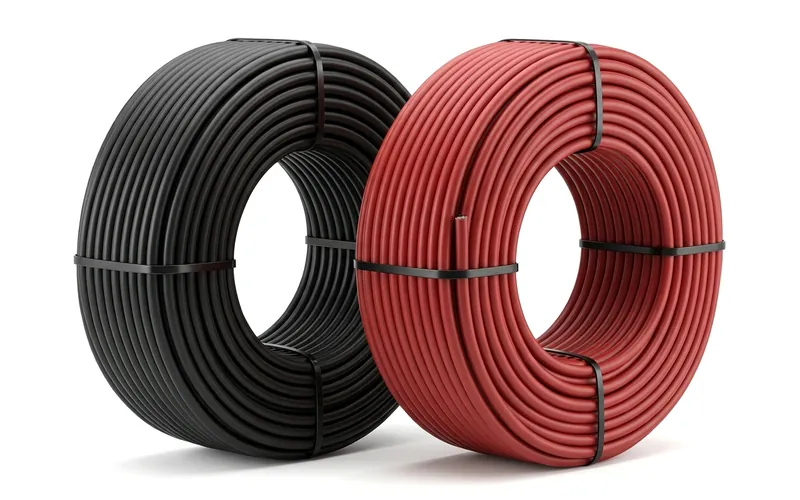

- Колір — за стандартом чорний; червоний чи синій бувають на замовлення й зручні, щоб не переплутати полярність.
Як не купити підробку
- Купуйте кабель з маркуванням, де є стандарт і виробник, а не лише «Solar cable 6mm».
- Зважте бухту або порівняйте ціну: кабель, помітно дешевший за ринок, часто має менший переріз, ніж написано, або жилу з алюмінію, покритого міддю.
- Перевірте зріз: жила має складатися з багатьох тонких лужених дротинок, ізоляція — з двох шарів.
Який переріз потрібен саме вам?
Калькулятор сонячного кабелю →Часті питання
Чим сонячний кабель відрізняється від звичайного?
Ізоляцією й оболонкою. Вони зшиті (не плавляться від нагріву), стійкі до ультрафіолету й озону, не тріскаються на морозі, розраховані на високу постійну напругу й на роботу при +90 °C. Жили — з тонких лужених мідних дротинок, тому кабель гнучкий і не окислюється.
Скільки кабелю потрібно?
Виміряйте трасу від панелей до інвертора в один бік і помножте на два — «плюс» і «мінус» ідуть окремими кабелями. Додайте 10–15 % на підйоми, обходи й запас біля інвертора.
Чи можна прокладати сонячний кабель у гофрі чи лотку?
Так. На даху кабель кріплять до рами або в лотку, щоб він не тер покрівлю й не провисав. Від даху до будинку його часто ведуть у гофрі або трубі, стійкій до ультрафіолету. Не збирайте кабелі в щільні пучки й не прокладайте в теплоізоляції — так вони гріються сильніше.
Чи потрібен окремий кабель для заземлення панелей?
Так, рами панелей і конструкцію заземлюють окремим жовто-зеленим проводом. Сонячний кабель для цього не використовують.
Матеріал — для загальної орієнтації. Монтаж і підключення доручайте фахівцю.
