Заземлення

Заземлення — це шлях, яким струм іде в землю, а не через людину, якщо на корпусі приладу з'явилася напруга. Розбираємося, як воно влаштоване в будинку і чого не можна робити.

Що в нього входить

• Контур заземлення

  Заземлювач у землі: смуга й кутики чи омідені стрижні, який опір потрібен і як його вимірюють.

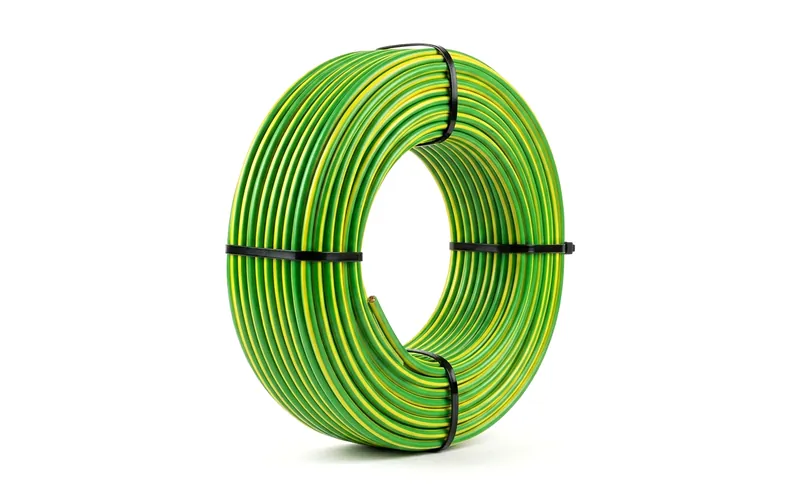

• Провід заземлення

  Жовто-зелений провідник PE: який переріз і який провід купити.

• Заземлення сонячної станції

  Як під'єднати рами панелей, конструкцію й інвертор.

Шлях струму при пошкодженні такий:

1. Корпус приладу (пральна машина, бойлер, інвертор) з'єднаний жовто-зеленим провідником PE через розетку чи клемник з щитком.
2. У щитку всі PE сходяться на головну заземлювальну шину (ГЗШ).
3. Від ГЗШ заземлювальний провідник іде до заземлювача — металевих електродів у землі.
4. До ГЗШ також під'єднують металеві труби, що входять у будинок, — це вирівнювання потенціалів: щоб між трубою й корпусом приладу не могла виникнути небезпечна напруга.

Якщо ізоляція всередині приладу пошкодилася, струм піде корпусом по PE, і автомат чи ПЗВ вимкне живлення.

Системи TN-C, TN-C-S і TT

Від того, як живиться будинок, залежить, як влаштоване заземлення.

• TN-C — старі будинки й повітряні лінії: до будинку йдуть фаза й один провідник PEN, який водночас і «нуль», і «земля». Окремого захисного провідника в проводці немає. ПЗВ у такій системі не застосовують (ПУЕ, п. 1.7.81).
• TN-C-S — найпоширеніший сучасний варіант: на вводі в будинок PEN розділяють на нуль N і захисний PE, а точку розділення повторно заземлюють. Далі по будинку — окремо N (синій) і PE (жовто-зелений). Після точки розділення з'єднувати N і PE знову не можна (ПУЕ, п. 1.7.147). ДБН В.2.5-23:2025 (п. 5.1) передбачає для будівель саме TN-S або TN-C-S.
• TT — у будинку свій заземлювач, не пов'язаний з нулем мережі. Струм пошкодження тут малий, і автомат може його «не помітити», тож ПЗВ обов'язковий. Умова: опір заземлення × струм спрацювання ПЗВ ≤ 50 В. Для ПЗВ на 30 мА це теоретично до ~1 600 Ом, на практиці — значно менше.

Яку систему робити у вашому будинку, вирішує електрик разом з обленерго: це залежить від лінії, що до вас іде.

Звідки взялися «4 Ом»

Цифру «4 Ом» часто називають нормою для заземлення будинку. Насправді це вимога ПУЕ (п. 1.7.92) до заземлення нейтралі трансформатора в мережі 380 В. Для повторного заземлення PEN на вводі в будинок ПУЕ дає до 30 Ом, якщо в будинку немає металевих конструкцій для системи вирівнювання потенціалів. Для блискавкозахисту часто орієнтуються на ~10 Ом. У будь-якому разі норма має виконуватися в найгіршу пору року — у посуху чи мороз (п. 1.7.60).

Посилання на пункти ПУЕ на цій сторінці — за текстом глави 1.7 у редакції 2006 року. У 2026 році Міненерго затвердило нові Правила улаштування електроустановок; їхній текст у відкритому доступі ми поки не знайшли. Якщо номер пункту не збігається — шукайте за змістом.

Небезпечні помилки

• Труби як заземлення. Газові труби й трубопроводи горючих речовин використовувати як заземлювач чи захисний провідник заборонено. Водопровід, каналізацію й опалення теж не використовують як заземлювач чи PE (ПУЕ, п. 1.7.116, 1.7.133) — їх лише під'єднують до системи вирівнювання потенціалів.
• Перемичка «нуль — земля» в розетці (так зване «занулення» корпусу). Якщо PEN обірветься (наприклад, на опорі), на корпусах усіх таких приладів з'явиться фазна напруга — через «нуль», що йде від інших приладів.
• Заземлення лише сонячних панелей чи котла власним штирем, не з'єднаним з ГЗШ будинку. Різні заземлення в одному будинку — це різниця потенціалів між корпусами.
• Вимикачі чи запобіжники в провіднику PE чи PEN — заборонено (ПУЕ, глава 1.7).

Матеріал — для загальної орієнтації. Заземлення — частина захисту від ураження струмом; його проєктує, виконує й перевіряє електрик.

Оновлено: 25.10.2026
